蒸汽喷射器如何计算喷射系数

分享到:
点击次数:184 更新时间:2020年03月28日16:42:10 打印此页 关闭
蒸汽喷射器主要由喷嘴、混合室,扩散管三个部件组成。蒸汽喷射器的工作原理是压力较高的工作蒸汽(大于2kg表压)

经过喷嘴高速喷射出来,在喷嘴出口处将位能变成动能,压力降低速度提高,在喉管部分进行能量交换,在扩散部分进行降低速度,升高压力

最后出口排出。

蒸汽喷射器优点是结构简单,操作稳定,效率稳定。主要用在蒸发,结晶,精馏,空调,制冷,冶金等行业。

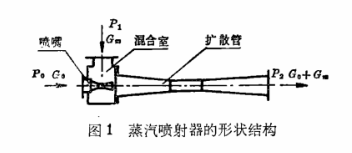

蒸汽喷射器外形图

蒸汽喷射器的结构简单,但是动态过程比较复杂。蒸汽喷射器参考的书籍大多计算繁琐,很容易出错。我们只能按照经验,进行简易的设计计算。蒸汽喷射器的工作蒸汽压力不能低于3kg表压,压力高,效果好。工作蒸汽不能带水,否则引起真空度的波动,甚至破坏其真空,

一般是饱和蒸汽或稍过热的蒸汽。吸入气体的量和真空度要准确,吸入气体的分子量要知道。吸入气体温度越低,对喷射器的操作特性有利。

在多级蒸汽喷射器之间串联冷凝器,用冷却水来凝结可凝气体,减轻下一级喷射器的负荷,同时迅速降低气体温度,提高其生产能力。

冷却水温度越低越有利。

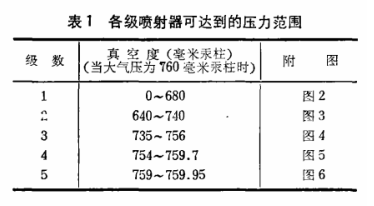

蒸汽喷射器级数表

                                                                                          蒸汽喷射器级数表

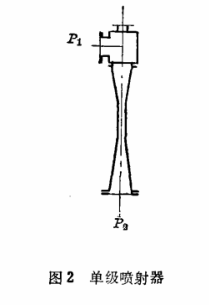

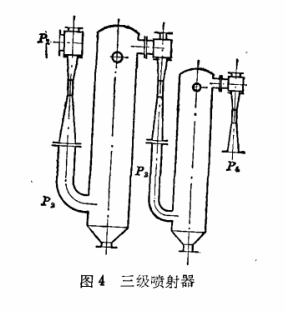

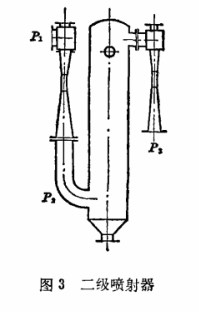

蒸汽喷射器单级蒸汽喷射器二级蒸汽喷射器三级

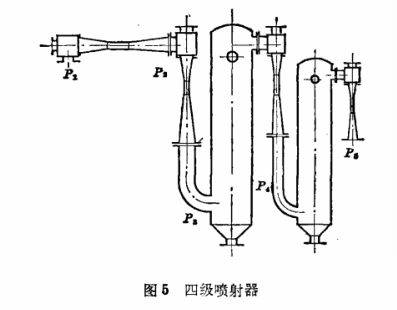

蒸汽喷射器四级

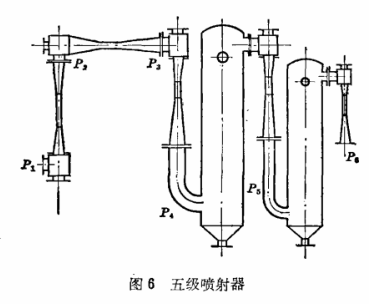

蒸汽喷射器5级

1:蒸汽喷射器需要的级数是按照真空度来查表.2:蒸汽喷射器的压缩比:每级喷射器的排出压力与吸入压力之比值称为压缩比。K=P2/P1   K是压缩比,P1喷射器吸入压力,P2是排出压力。K=1-10,实际经济比是1-6.3:蒸汽喷射器的膨胀比计算:喷射器的工作蒸汽压力与吸入压力之比

称为膨胀比。E=P0/P14:蒸汽喷射器的喷射系数:u=Gm/Go

u=喷射系数  Gm吸入气体量  Go工作蒸汽量  查表喷射器系数u

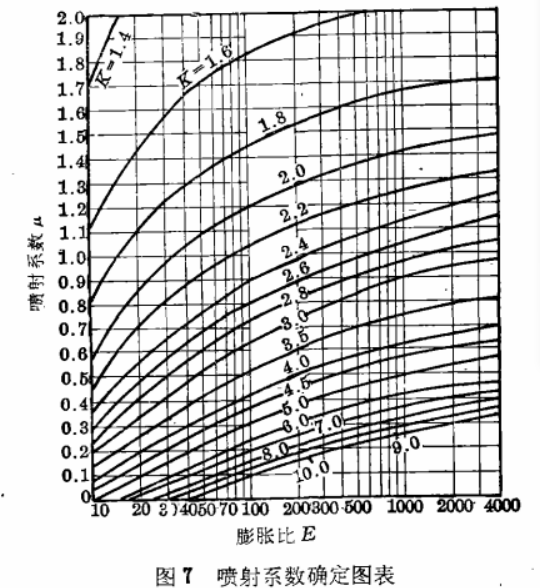

蒸汽喷射器系数表
