蒸汽喷射器抽真空原理

分享到:
点击次数:309 更新时间:2020年04月06日21:12:15 打印此页 关闭

一:蒸汽喷射器抽真空原理是把高压蒸汽的势能通过喷咀形成高速动能, 带动吸引低压蒸汽在喷射器混合段充分混和,降速,升压,供生产之需.

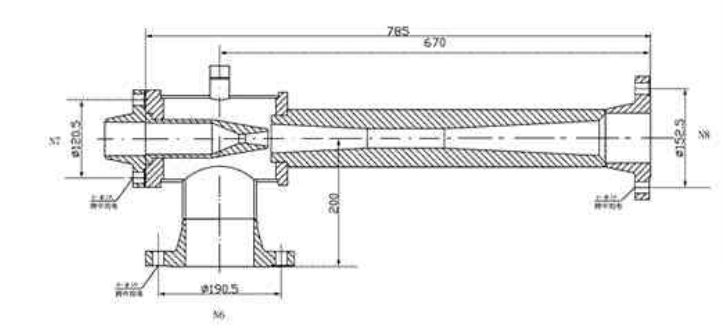

蒸汽喷射器结构图

                                                                                   蒸汽喷射器外形结构图

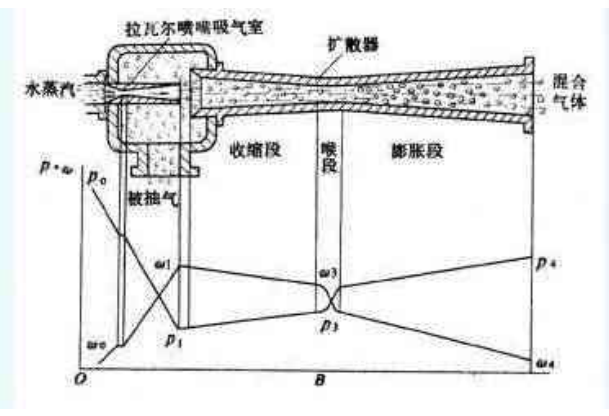

蒸汽喷射器增压原理

                                                                                           蒸汽喷射器流体图

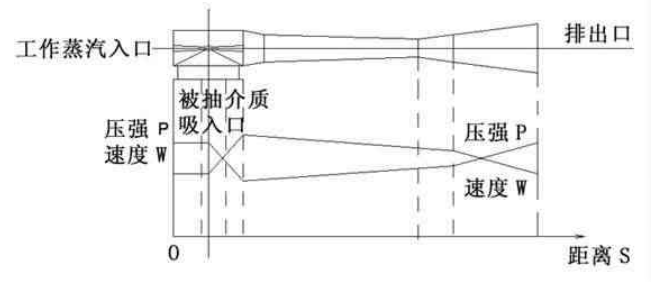

蒸汽喷射器原理图

                                                                                                     蒸汽喷射器能量交换图

二:蒸汽喷射器抽真空结构介绍:

喷咀:高压蒸汽通过喷咀形成高速射流,喷咀的形状,尺寸根据蒸汽性质(过热汽还是饱和汽)及蒸汽在喷咀中的压降来计算,当喷咀的压降过热汽为初压的45.5%以上。饱和汽为初压的42.3%以上.喷咀做成拉伐尔喷咀.喷射器混合段:高,低压两股汽在此管内先进入,次混和均匀,后降速增压.所以混合段有前,中,后三段,作用不同.形状有别,通过总流量来设计其尺寸(直径与长度)最终合成所需压力的蒸汽.工作蒸汽的选用使用压力高的水蒸汽可获得大的膨胀比喷射器有较高的引射系数(被抽气体与工作蒸汽的重量比)可减少泵的蒸汽耗量和冷却水.但压力高于1.2MPa时效果即不明显,而且还会增加生产蒸汽的费用,通常选用0.4-1MPa的蒸汽.工作介质流体和引射介质流体进到混合室中,进行速度的均衡,通常还伴随压力的升高.流体从混合室出来进入扩散器,压力将继续升高.在扩散器出口处,混合流体的压力高于进入接受室时引射流体的压力.提高引射流体的压力而不直接消耗机械能,这是喷射器最主要的最根本的性能.

三:蒸汽喷射器抽真空特点是喉颈处流速不是最快,且压力也不是最低,相反在喉段压力急剧上升速度急剧下降.从上图蒸汽喷射器结构和流体图可看出喉段比扩压器其他部位变化快.同理在收缩段也是压力逐渐上升,速度逐渐下降,而膨胀段的变化就更不言而喻了.可以总结出流体在整个扩压器段都是压力不断上升,流体速度不断下降的过程,而以喉段变化最快.但不管是可压缩流体还是不可压缩流体,能量守恒定律在哪都是适用的.在扩压器的任何界面上,包括喉段,蒸汽的流速越大,则必然压力能或势能就越小,那么就是说蒸汽在整个扩压器上压力能或势能不断增大动能不断减小,而以喉段变化最快.至于喉段和收缩段的作用可以理解为,扩压段的作用就是增压就是把蒸汽的动能转化为压力能,增压后蒸汽的饱和蒸汽压升高,使其可以在后面的水冷器中全部冷凝由于喉段具有急剧增压的效果,缩短了扩压段的长度相应减少了这个抽空器的尺寸,减少材料.可以大大减少压力损失,达到节能的目的.蒸汽喷射器抽空的原始依据是经典的能量守恒定律,动力蒸汽的动能在喷嘴处产生负压,吸收低能量的介质,使得他们在喉管进行混合能量交换 ,大能量带动小能量,最后一起进入下一级,能量总和是一致的.
