喷射器设计计算公式
发布时间 : 2024-04-25

      喷射器工作原理是采用蒸汽或者液体作为工作流体进行操作的一种喷射器,应用流体来传送能量和质量的真空取得安装,采用有一定压力的水流经过对称均布成一定侧斜度的喷嘴喷出,聚合在一个焦点上。由于放射水流速特别高,将压力能转变为速度能,使吸气区压力降低产生真空.它是利用一定压力的水流通过对称均布成一定倾斜度的喷嘴喷出,聚合在混合室喉部的焦点上,由于喷射水流速度很高,于是在其周围形成负压, 使喷射器内产生真空并抽吸空气与二次蒸汽。由于二次蒸汽与喷射水流直接接触,进行热交换,绝大部分的蒸汽凝结成水,极少量未被冷凝的蒸汽与不凝结的气体与高速喷射的水流互相摩擦、混合与挤压,通过扩散管被排除,使喷射器内形成更高的真空。多喷嘴水力聚焦喉部的集束度是其抵抗外压与封水能力,进而保证较高负压的关键。

       在这种安装里,不同压力的两股流体互相混合,并发作能量交流,以构成一股居中压力的混合流体。混合流体分为气(蒸汽)相,液相,或者是气体(蒸汽)、液体和固体的混合物。进入安装以前,压力较高的那种介质叫做工作介质。工作介质流叫做工作流体。

       工作流体以很高的速度从喷嘴出来,进入放射器的承受室,并把在放射器前的压力较低的介质带走。被带走的流体叫做引射流体。通常在放射器里,最初是发作工作流体的势能或热能转变为动能。工作流体的动能,一局部传给引射流体。在沿放射器活动的过程中,混合流体的速度慢慢平衡,于是混合流体的动能相反地转变为势能或热能。目前喷射器厂家的产品性能和实际应用,均要求该设备安装高度4.5米以上,且排水尾管长3米以上,如果直连上冷却塔装置,安装高度达7.5 米以上,这对单层建筑使用极为不便,独立安装则需搭建较高铁架,安装及维修均很不利。就其原因是喷射器的多喷嘴水力抵抗外大气压的能力较低,必须借助安装的高位差,使下水管产生一定的抽水效应,帮助喷射器能在较高的真空状态(-0.085MPa~ -0.092MPa)下正常工作,否则将会倒进水而使真空破坏。

  1. 压缩比  K=P2/P1       P2是喷射器排出压力  P1喷射器吸入压力

  2. 膨胀比  E=P0/P1       P0是蒸汽压力, P1喷射器吸入压力

  3. 喷射系数  u=Gm/GO   Gm吸入气体量    GO是工作蒸汽量

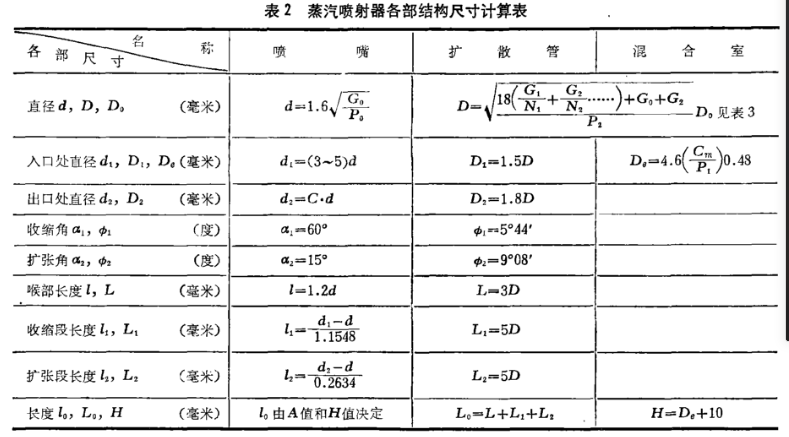

    喷射器设计计算表
